齒輪測量中心
- 產品名稱：Geear Measuring G30 齒輪測量機
- 所屬分類：齒輪測量中心
- 產品描述：引進德國技術，花崗巖基座，氣浮導軌，直驅電機，三維測頭，精密滾珠絲桿傳動，為設備提供了高精 度測量保障。引入三坐標誤差修正，偏心修正技術，進一步提高了儀器的測量精度。
詳細說明
引進德國技術，花崗巖基座，氣浮導軌，直驅電機，三維測頭，精密滾珠絲桿傳動，為設備提供了高精 度測量保障。引入三坐標誤差修正，偏心修正技術，進一步提高了儀器的測量精度。
G系列技術參數
| 型號 | G30/45/65/80/100/120 |
| 可測齒輪最大外徑 | 300-1200 |
| 可測齒輪模數（mm） | 1-20 |
| 可測螺旋角范圍（度） | 0° -90° |
詳細參數性能，參見具體方案。
此處所示精度為最小測量范圍下和環境溫度20℃時得出。
特殊尺寸和特殊精度亦可根據客戶要求實現。

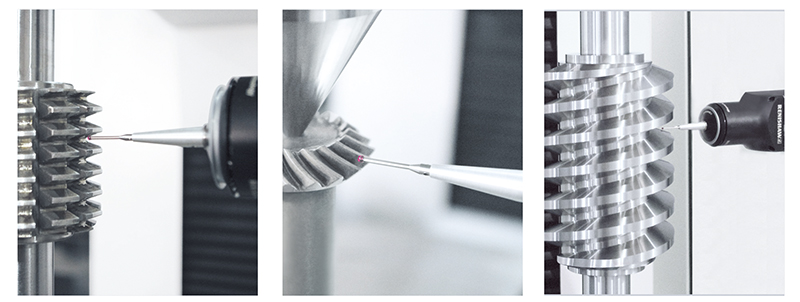

測量應用
• 滾刀測量：可測量刃口、鏟背量、容銷槽、螺旋線等項目。
• 弧錐齒輪測量：可測量格里森、奧林康等的弧錐齒輪。具備齒輪拓?fù)鋱D的對比和齒距的測量與評價。
• 蝸輪蝸桿測量：可測量ZA、ZI、ZN型，可測量齒廓、螺旋線、齒距等項目。
